Kivitel

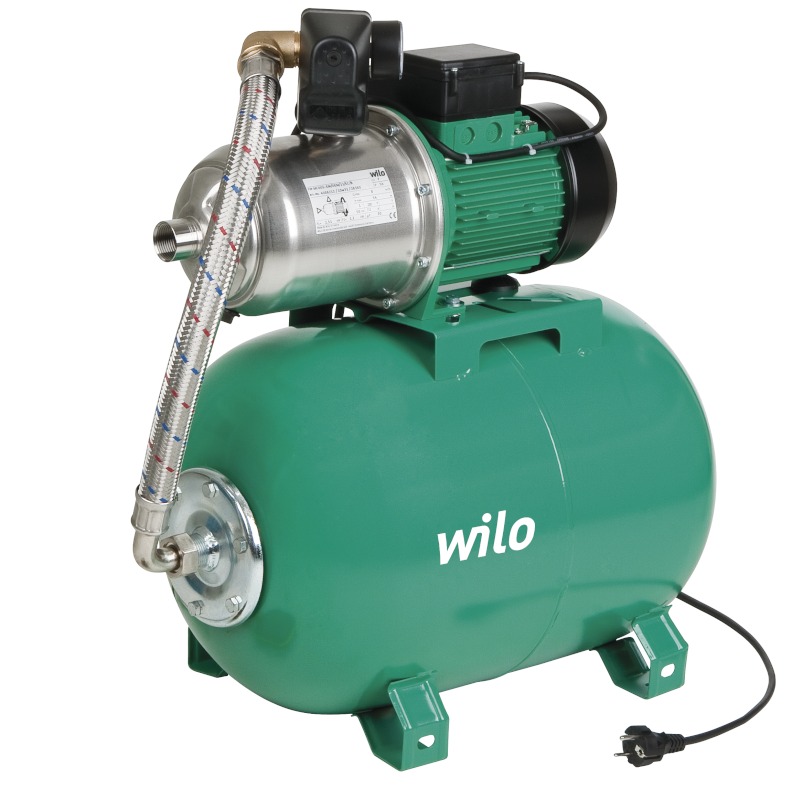

Önfelszívó vízellátó telep
Alkalmazás
Vízellátás
Esőztetés
Árasztó és csepegtető öntözés
Víz szivattyúzása kutakból és mélyebben fekvő tartályokból
A típusjel magyarázata
Példa: HMC-305-EM
H Membrános nyomástartó edénnyel rendelkező szivattyús rendszer
MC MultiCargo (többfokozatú, önfelszívó, vízszintes örvényszivattyú)

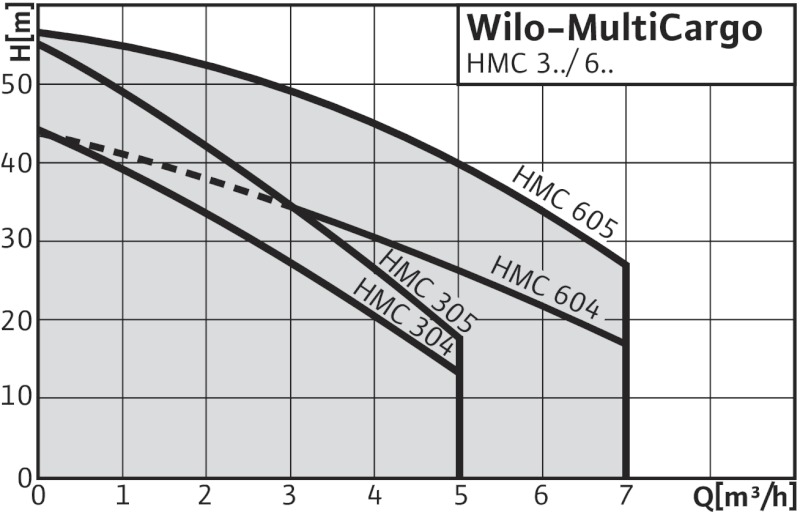

3 Névleges térfogatáram Q m³/h-ban
05 A járókerekek száma
Egyfázisú motor indítókondenzátorral Egyfázisú váltóáram, 1~230 V, 50 Hz
Háromfázisú Háromfázisú, 3~230/400 V, 50 Hz
Sajátosságok/alkalmazási előnyök
Ideális rendszer épületen belüli vízellátásra
IE2-IEC háromfázisú motor (≥ 0,75 kW)
Zajszegény a többfokozatú kiépítés miatt
Kiemelkedő önfelszívó képesség új típusú szívószakasszal
A közeggel érintkező valamennyi alkatrész rozsdamentes
50 literes membrános nyomástartó edény, a bekapcsolási gyakoriság csökkentése és a nyomáslökések elkerülése céljából
Műszaki adatok
Hálózati csatlakozás 1~230 V, 50 Hz / 3~400 V, 50 Hz
Szívómagasság max. 8 m
Hozzáfolyási nyomás max. 4 bar
Közeghőmérséklet +5 °C – +35 °C
Üzemi nyomás max. 8 bar
Nyomáskapcsoló beállítási tartománya 1 – 5 bar
Védelmi osztály IP 54
Szívó- és nyomóoldali csőcsatlakozás Rp 1
Felszereltség/funkciók
Közvetlenül csatlakoztatott motor
Nyomáskapcsoló
membrános nyomástartó edény
Egyfázisú motor esetén
Csatlakozókábel dugasszal
Termikus motorvédő kapcsoló
Szerkezeti anyagok
Szivattyúház 1.4301 nemesacél
Járókerék Noryl
Tengely 1.4028 / 1.4404 (1,1 kW) nemesacél
Csúszógyűrűs tömítés műszén/kerámia
Fokozatkamrák Noryl
Tömítések NBR
Szállítási terjedelem
Szivattyú
Nyomáskapcsoló
Nyomásmérő
Membrános nyomástartó edény (50 l)
Nyomótömlő acélköpennyel és csavarzattal
Beépítési és üzemeltetési utasítás
Választható opciók
Vízhiány védelem:
WAEK 65 úszókapcsoló kis kapcsolókészülékkel (csak EM kivitelhez),
Úszókapcsoló WA 65,
SK 277 3 db merülőelektródával,
Nyomáskapcsolás WVA,
WILO-Fluidcontrol (EK),
Rendszerkapcsolás:
WAO 65 úszókapcsoló,
WAO EK 65 úszókapcsoló kis kapcsolókészülékkel (csak EM kivitelhez).
