Kivitel

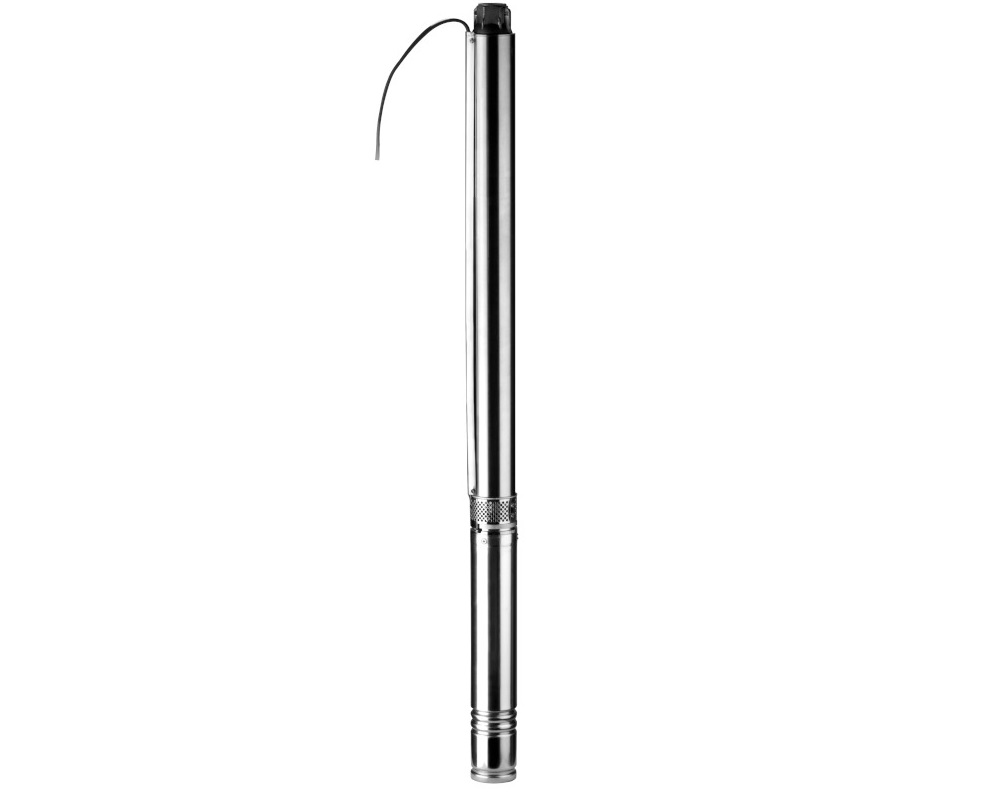

Merülőmotoros szivattyú, többfokozatú
Alkalmazás
Csőkutakból, kutakból és ciszternákból való magán vízellátáshoz
Háztartások vízellátáshoz, esőztetéshez és öntözéshez
Hosszúszálú és koptató szennyeződéseket nem tartalmazó víz szállításához
A típusjel magyarázata
pl. Wilo‐Sub TWU 3-0115
TWU Merülőmotoros szivattyú
3 A hidraulika átmérője colban ["]
01 Névleges térfogatáram [m3/h]
15 A hidraulika fokozatainak száma
Sajátosságok/alkalmazási előnyök
Újratekercselhető motor
Beépített visszafolyás-gátló
A közeggel érintkező részek rozsdamentesek
Nemesacél szivattyú csatlakozófej és karima
Függőleges és vízszintes beépítési lehetőség
Egyfázisú kivitel indító kondenzátorral és be-/kikapcsolóval
Műszaki adatok
Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
Víz alatti üzemmód: S1
Közeghőmérséklet: 3-35 °C
Legkisebb áramlás a motornál: 0,08 m/s
Max. homoktartalom: 50 g/m3
Max. indítási folyamatok: 30/h
Max. bemerülési mélység: 150 m
Védelmi osztály: IP 58
Nyomócsonk csatlakozás: Rp 1
Felszereltség/funkciók
Többfokozatú merülőmotoros szivattyú radiális járókerekekkel
Beépített visszafolyás-gátló
NEMA csatlakozó
Egyfázisú vagy háromfázisú motor
Termikus motorvédelem egyfázisú motor esetén
Szerkezeti anyagok
Hidraulikaház: 1.4301 nemesacél
Járókerekek: polikarbonát
Tengely hidraulika: 1.4104 nemesacél
Motorház: 1.4301 nemesacél
Tengely motor: 1.4305 nemesacél
Leírás/szerkezet
Merülőmotoros szivattyú függőleges vagy vízszintes beépítéshez.
Hidraulika
Többfokozatú merülőmotoros szivattyú radiális járókerekekkel, tagosított kialakítással. Beépített visszafolyás-gátló. A közegekkel érintkező valamennyi alkatrész rozsdamentes anyagból készült.
Motor
Rozsdamentes egyfázisú vagy háromfázisú motor közvetlen indításhoz, újratekercselhető állórésszel, olajjal feltöltött, önkenő csapágyakkal.
Hűtés
A motor hűtése a szállított közeg által történik. A motort mindig víz alatt kell üzemeltetni. Be kell tartani a max. közeghőmérséklet és a minimális áramlási sebesség határértékeit. A függőleges telepítés opcionálisan hűtőköpennyel vagy anélkül történhet. A vízszintes felállításnak hűtőköpennyel együtt kell történnie.
Általános megjegyzések - európai környezetbarát tervezési (ErP) irányelv
A legkedvezőbb hatásfokú vízszivattyúk minimális hatásfokmutatójának referenciaértéke: MEI ≥ 0,70
Csökkentett méretű járókerék alkalmazása esetén a szivattyú hatásfoka általában kisebb, mint a teljes méretű járókerékkel ellátott szivattyúé. A járókerék méretének csökkentésével a szivattyú az adott üzemi körülményekhez igazítható, ami az energiafogyasztás csökkenését eredményezi. A minimális hatásfokmutató (MEI) értéke a teljes méretű járókerékhez tartozik.
E vízszivattyú különböző üzemi körülmények között történő üzemeltetése hatékonyabb és gazdaságosabb lehet akkor, ha olyan frekvenciaváltóval együtt kerül alkalmazásra, amely a szivattyú üzemi körülményeit a rendszerhez igazítja.
A referencia-hatásfokról a következő internetcímen olvasható tájékoztatás: www.europump.org/efficiencycharts
Méretezés
Ezekkel a gépcsoportokkal nem lehetséges szívóüzem!
A gépcsoportnak üzemelés alatt teljes mértékben víz alatt kell lennie!
Szállítási terjedelem
Hidraulika + motor készre szerelve
1,8 m csatlakozókábel ivóvíz engedélyezéssel (keresztmetszet: 4x1,5 mm2)
Egyfázisú változat kondenzátorral rendelkező kapcsolószekrénnyel, termikus motorvédelemmel és BE-/KI kapcsolóval együtt
Beépítési és üzemeltetési utasítás
Opciók
Motorkivitelek 3~230 V, 50 Hz; 1~230 V, 60 Hz; 3~380 V, 60 Hz esetén
