Kivitel
Pince vízelvezető szivattyú, vízhűtésű
Alkalmazás
Tiszta vagy enyhén szennyezett víz szállítására
Tartályokból, aknákból vagy gödrökből
Elárasztás és árvíz esetén
Pincelejárók és pinceterek vízelvezetése esetén
Háztartási szennyvíz (mosógépvíz, szappanlúg) elvezetése esetén
Kisméretű szökőkutakból, vízjátékokból vagy patakokból történő vízelvezetésre
TSW
Azok a merülőmotoros szivattyúk, amelyeket szivattyúaknákban alkalmaznak és amelyekbe többek között mosógépvíz, mosdók és tusolók szappanvize is befolyik, lényegesen rövidebb élettartamúak a vízben lévő lebegőanyagok miatt. Ezek az anyagok lerakódhatnak a szivattyúaknában és ez eliszapodáshoz valamint szagképződéshez vezethet.
A Wilo‐Drain TSW 32 az örvénykeltő berendezésnek köszönhetően megakadályozza a lebegőanyagok lerakódását és a közeggel együtt elszállítja ezeket. Ezáltal csökkennek a költségek és az időráfordítás, mert nincs szükség az akna rendszeres tisztítására. Az iszap eltávolításának gondja is megszűnik és a szivattyúakna tisztításánál betartandó higiéniai munkavédelem is minimálisra csökken.
A típusjel magyarázata

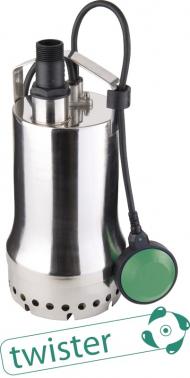

Példa: Wilo-Drain TS 32/9 A
TS Szennyezettvíz szivattyú
32 Nyomócsonk csatlakozás névleges átmérője
/9 Max. szállítómagasság [m]
A Úszókapcsolóval
Példa: Wilo-Drain TSW 32/11 A
TSW Szennyezettvíz szivattyú örvénykeltő berendezéssel
32 Nyomócsonk csatlakozás névleges átmérője
/11 Max. szállítómagasság [m]
A Úszókapcsolóval
Sajátosságok/alkalmazási előnyök
Tartós üzem 4000 óra/év
Nagy értékű motortömítés kiegészítőleg előkapcsolt szennyleválasztóval
Robusztus, ütközésálló nemesacél ház
Oldható csatlakozó- és úszó kábel
Egyszerűen kezelhető és karbantartható
Mindig tiszta szivattyúakna szabadalmaztatott, beépített örvénykeltő berendezésnek köszönhetően (TSW)
Műszaki adatok
Hálózati csatlakozás 1~230 V, 50 Hz
Védelmi osztály IP 68
Merülési mélység max. 10 m
szállított közeg hőmérséklete 3 ‐ 35 °C, rövid ideig (3 perc) max. 90 °C
Kábelhossz 10 m
A szabadon áthaladó golyó mérete 10 mm
Nyomócsonk Rp 1 ¼, tömlőcsatlakozás Ø 32 mm, R1
Felszereltség/funkciók
Csatlakoztatásra kész
Motorfelügyelet hőmérséklet révén
Köpenyhűtés
Csatlakozókábel
Szerkezeti anyagok
Szivattyúház: 1.4301 (AISI 304)
Járókerék: SPL
Tengely: 1.4401 (AISI 316)
Tengelytömítés: motoroldalon NBR, szivattyúoldalon műszén/kerámia
Motorház: 1.4301 (AISI 304)
Leírás/szerkezet
Merülőmotoros szivattyú, állandó, teljesen automatikus üzemre alkalmas. Mobil alkalmazásnál megfelelő hosszúságú nyomótömlő, állandó telepítésnél egy cső van a nyomócsonkra kötve.
Az építtető által beépítendő, 30 mA kioldóáramú hibaáram védőkapcsolót (előírás a szabadban való telepítésnél) kell az EN 60335-2,41 szerint alkalmazni.
Kiegészítőleg TSW
A Wilo-Drain TSW a konstrukciójából következően folyamatos örvénykeltést biztosít a szivattyú szívási környezetében. Ezáltal tiszta marad a szivattyúakna.
Az örvénykeltés révén és a lebegőanyagok ezáltal történő eltávolításával nincs a közegből adódó bűzképződés. A karbantartási időközök meghosszabbodnak.
Motor
Köpenyhűtésű, nemesacél tokozású, száraz villamos motor beépített termikus túlterhelés elleni védelemmel és automatikus újraindítással. A kondenzátor belül helyezkedik el.
Kábel
Kültéri üzemeltetéshez a DIN EN 60335‐-2‐-41 szerint, 10 m-es elektromos csatlakozóvezetékre van szükség (országonként eltérő lehet).
Szivattyú/motortér tömítés
Nagy üzembiztonság a tengelytömítés által, amely egy szivattyú oldali csúszógyűrűs tömítésből és motoroldali tengelytömítő gyűrűből valamint előkapcsolt szennyleválasztóból áll a csúszógyűrűs tömítés, olaj zárókamra kiegészítő védelmének biztosításához.
Szállítási terjedelem
Csatlakoztatásra kész szivattyú kábellel, dugasszal és felszerelt úszókapcsolóval, mellékelt visszafolyás-gátlóval és tömlő csatlakozással (Ø 32 mm, R1), beépítési és üzemeltetési utasítás csatolva.
