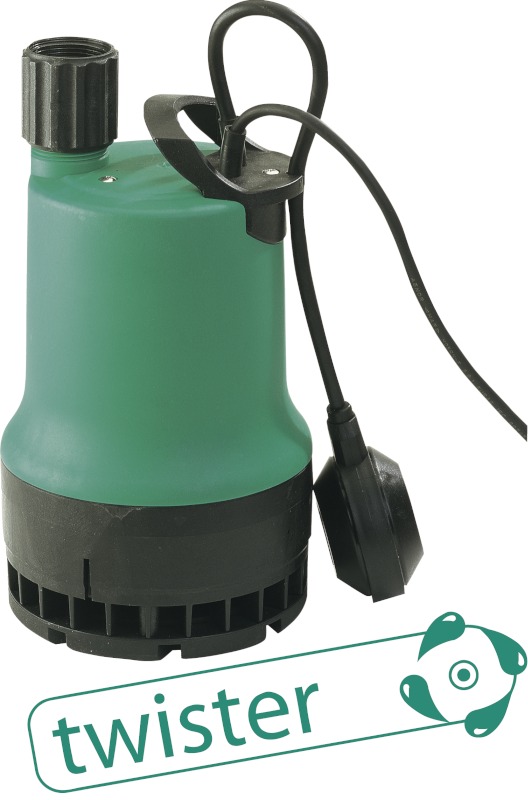

Wilo Drain TMW 32/11
Wilo Drain TMW 32/11
Bruttó ár:
0 Ft
Mennyiség:

Kivitel
Pince vízelvezető szivattyú, vízhűtésű



Alkalmazás
Tiszta vagy enyhén szennyezett víz szállítására
Tartályokból, aknákból vagy gödrökből
Elárasztás és árvíz esetén
Pincelejárók és pinceterek vízelvezetése esetén
TMR
A TMR szivattyútípusok a vízszint csökkentésére szolgálnak 2 mm-es maradékszintig.
TMW
Azok a merülőmotoros szivattyúk, amelyeket szivattyúaknákban alkalmaznak és amelyekbe többek között mosógépvíz, mosdók és tusolók szappanvize is befolyik, lényegesen rövidebb élettartamúak a vízben lévő lebegőanyagok miatt. Ezek az anyagok lerakódhatnak a szivattyúaknában és ez eliszapodáshoz valamint szagképződéshez vezethet.
A Wilo‐Drain TMW 32 az örvénykeltő berendezésnek köszönhetően megakadályozza a lebegőanyagok lerakódását és a közeggel együtt elszállítja ezeket. Ezáltal csökkennek a költségek és az időráfordítás, mert nincs szükség az akna rendszeres tisztítására. Az iszap eltávolításának gondja is megszűnik és a szivattyúakna tisztításánál betartandó higiéniai munkavédelem is minimálisra csökken.



A típusjel magyarázata
Példa:    Wilo-Drain TM 32/7
TM    Merülőmotoros szivattyú
32    Nyomócsonk csatlakozás névleges átmérője
7/    Max. szállítómagasság [m]
Példa:    Wilo-Drain TMW 32/11 HD
TM    Merülőmotoros szivattyú
W    W = örvénykeltő berendezéssel
R = alacsony leszívással
32    Nyomócsonk csatlakozás névleges átmérője
/11    Max. szállítómagasság [m]
HD    Agresszív közeghez



Sajátosságok/alkalmazási előnyök
Mindig tiszta szivattyúakna szabadalmaztatott, beépített örvénykeltő berendezésnek köszönhetően (TMW)
Legalacsonyobb maradékvíz szint 2 mm (TMR)
Agresszív közegekhez (HD kivitel)
Úszókapcsolóval ("A" kivitel)
Tömlőcsatlakozás és 10 m kábellel együtt



Műszaki adatok
Hálózati csatlakozás 1~230 V, 50 Hz
Védelmi osztály IP 68
Merülési mélység max. 3 m
Szállított közeg hőmérséklete 3 ‐ 35 °C, rövid ideig (max. 3 perc) max. 90 °C
Kábelhossz típustól függően 3 - 10 m
Szabad áthaladó golyó mérete 10 mm (TMR: 2 mm)
Nyomócsonk Rp 1 ¼



Felszereltség/funkciók
Csatlakoztatásra kész
Termikus motorfelügyelet
Köpenyhűtés
Csatlakozókábel



Szerkezeti anyagok
Szivattyúház PP-GF30
Járókerék PPE/PS-GF20
Tengely 1.4104 (AISI 430F)/1.4404 (AISI 316L) (TMW 32/11 HD esetén)
Tengelytömítés: motoroldalon NBR, szivattyúoldalon műszén/kerámia
Motorház 1.4301(AISI 304) / 1.4404 (AISI 316L) (TMW esetén 32/11 HD)



Leírás/szerkezet
Merülőmotoros szivattyú, állandó, teljesen automatikus üzemre alkalmas. Mobil alkalmazásnál megfelelő hosszúságú nyomótömlő, állandó telepítésnél egy cső van a nyomócsonkra kötve. Az építtető által beépítendő, 30 mA kioldóáramú hibaáram védőkapcsolót (előírás a szabadban való telepítésnél) kell az EN 60335-2,41 szerint alkalmazni.

A TM sorozatú szivattyúk drénvizes alkalmazásokhoz alkalmasak többcsatornás járókerékkel és 10 mm-es szabadon áthaladó golyómérettel az EN 12050-2 (TMR esetén nem) előírásnak megfelelően.
A szivattyút folyamatosan hűti a szivattyú külső köpenye és a nemesacél motorház közötti közeg által. A sorozatkivitelben beszerelt termikus motorvédelem a szivattyút tartósan biztosítja. A szivattyú fel van szerelve 3 vagy 10 m-es, földelt villásdugóval ellátott csatlakozókábellel valamint úszókapcsolóval (TM 32/8-10M esetén nem).


TMR

A Wilo-Drain TMR szivattyúkat arra a speciális esetre tervezték, ha a maradékvíz mennyiségnek lehetőség szerint kevésnek kell lennie. A speciális szívókosár lehetővé teszi a közeg leszívását 2 mm-es maradék vízszintig.


TMW

A Wilo-Drain TMW a konstrukciójából következően folyamatos örvénykeltést biztosít a szivattyú szívási környezetében. Ezáltal tiszta marad a szivattyúakna.

Az örvénykeltés révén és a lebegőanyagok ezáltal történő eltávolításával nincs a közegből adódó bűzképződés. A karbantartási időközök meghosszabbodnak.
A Twister kiiktatásával (ld. Beépítési és üzemeltetési utasítás) a jelleggörbe 1 m-rel megemelkedik.
Motor
Köpenyhűtésű, nemesacél tokozású, száraz villamos motor beépített termikus túlterhelés elleni védelemmel és automatikus újraindítással.
Kábel
Kültéri üzemeltetéshez a DIN EN 60335-2-41 szerint, 10 m-es elektromos csatlakozóvezetékre van szükség (országonként eltérő lehet).
Szivattyú/motortér tömítés
Járókerék-oldalon csúszógyűrűs tömítés, motoroldalon tengelytömítő gyűrű, a tömítések között olajkamra van.



Szállítási terjedelem
Csatlakoztatásra kész szivattyú kábellel, dugasszal és felszerelt úszókapcsolóval (a TM32/8 nem), mellékelt visszafolyás-gátlóval és tömlő csatlakozással (a TM 32/7 nem), beépítési és üzemeltetési utasítás csatolva.





Cikkszám: 4048414
