Kivitel

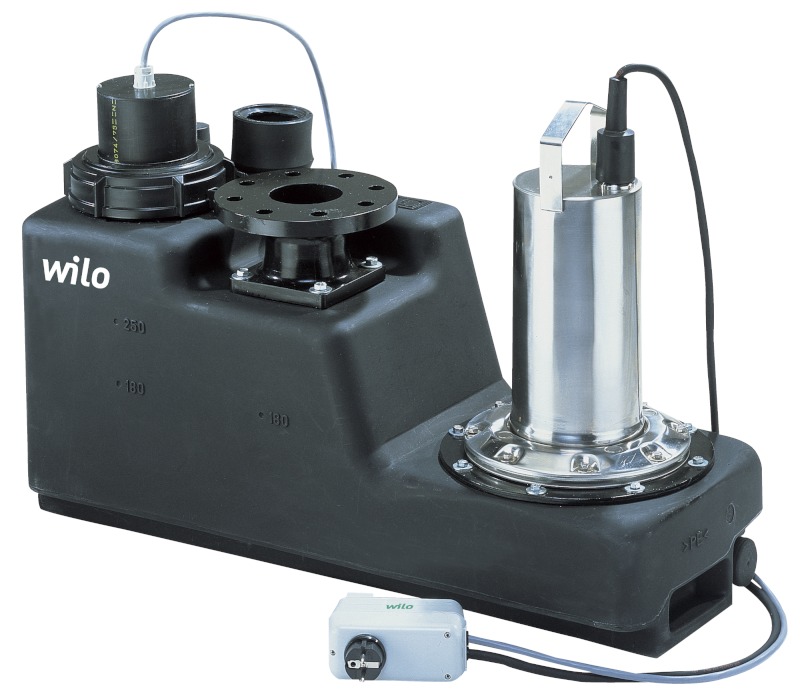

Kompakt szennyvíz-átemelő berendezés beépített szivattyúval
Alkalmazás
Teljes értékű, csatlakozásra kész szennyvíz átemelő telep a DIN EN 12050-1 alapján.
Nyersszennyvíz szállítására, amely nem vezethető be természetes szintkülönbség révén a szennyvízcsatornába. A Wilo‐DrainLift S teljesíti a DIN EN 12050‐1 valamint a DIN EN 12056 előírásait. Minimális méretek, amelyek a helytakarékos felállítási felülettel együtt sokoldalú alkalmazási lehetőséget tesznek lehetővé:
Zuhanyzók, toalettek, szaunák utólagos beépítése
Toalettek szuterénlakásokba való beépítése
Lakások és épületek bővítése/renoválása
A szennyvíz-átemelő telepek különböző telepítési lehetőségeinek innovatív egyesítése egyetlen berendezésben, mint pl.:
Közvetlen toalett csatlakozás
Egy helyiség vízelvezetése
Telepítés szerelőfal mögé/falba való telepítés
A következő telepítési módokban alkalmazható:
Hagyományos szennyvíz-átemelő telepként fali vagy álló WC-k csatlakoztatásához vagy a helyiség teljes vízelvezetéséhez. A rendszer kompakt méreteinek köszönhetően csak minimális helyigényre van szükség.
A szennyvíz átemelő telep szerelőfal mögé telepítésével összekötve, összekötve a kereskedelemben kapható szerelőfal mögötti telepítéssel, falra szereléssel, illetve lábazatokra.
Megjegyzés:
A berendezésnek a csempézés után szabadon ki- és beszerelhetőnek kell lennie. Vegye figyelembe a beépítési utasításokat és az opciós tartozékokat.
A típusjel magyarázata
Példa: DrainLift S1/5 (1~)
S1 Egyszivattyús telep
5/ Max. szállítómagasság [m]
(1~) 1~: Háromfázisú kivitel
3~: háromfázisú kivitel
Sajátosságok/alkalmazási előnyök
Könnyen szerelhető az alábbi jellemzőknek köszönhetően:
Kis tömeg
Nagy szállítási terjedelem
Visszafolyás-gátlóval
Flexibilis a következők által:
Szabadon választható hozzáfolyási helyek
Szerelőfal mögötti telepítés
Helytakarékos telepítés (mélység 30 cm)
Biztonságos az alábbiaknak köszönhetően:
Megbízható, pneumatikus szintérzékelés
Szerkezeti anyagok
Motorház: nemesacél 1.4404 (AISI 316L)
hidraulikaház: műanyag PE/PUR
Járókerék: műanyag PUR
Tartály: műanyag PE
Műszaki adatok
Hálózati csatlakozás 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
Felvett teljesítmény P1 típustól függően 1,1 - 1,25 kW
Kábelhossz a telep és a kapcsolókészülék/dugasz között 4 m
Üzemmód S3-15%, 120 mp
Szállított közeg hőmérséklete max. 35 °C, rövid ideig max. 60 °C
Környezeti hőmérséklet max. 40 °C
A szabadon áthaladó golyó mérete 40 mm
Nyomócsonk csatlakozás DN 80
Hozzáfolyás csonk DN 40 / DN 100
Légtelenítőcsonk DN 70
Min. hozzáfolyási magasság (a felállítási szinttől a hozzáfolyás közepéig) 180 mm
Védettség (kapcsolókészülék nélkül) IP 67
Bruttó tartálytérfogat 45 l
Felszereltség/funkciók
Csatlakoztatásra kész
Termikus motorfelügyelet
Szintvezérlés pneumatikus nyomásfelvevővel
Feszültségmentes érintkező
Leoldható szivattyúkábel
Visszafolyás-gátló
Hozzáfolyási hely tömítése
Lyukfűrész a hozzáfolyási furat kivágásához
Tömlőcsatlakozás légtelenítéshez
Tömlőcsatlakozás kézi membránszivattyúhoz
Rögzítőanyag
Hangtompító anyag
Leírás/szerkezet
nemesacél motor
Jól bevált felépítés modern INOX & kompozit kialakítás, optimalizált hatásfokú szabad örvénykerékkel.
Fogantyú és rögzítő heveder
Egyszerű használat, biztonságos, a szabványoknak megfelelő telepítés és rögzítés (a felhajtó erő elleni biztosításhoz).
Hozzáfolyás DN 40
További mosdókagylók, fürdőkádak stb. hozzáfolyási helye számára

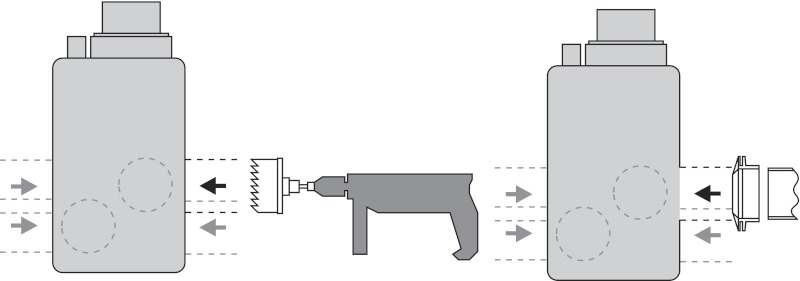

Szabadon választható hozzáfolyási helyek
A két hosszanti oldalon és az egyik homlok oldalon szabadon hagyott felületek lehető legnagyobb csatlakoztatási rugalmasságot biztosítanak (l. az ábrán). Vegye figyelembe a vízelvezető berendezések legkisebb beömlési magasságát.
Szerelési peremszegélyek
A kereskedelemben kapható szerelőfal mögötti telepítési rendszerekhez.
Széria szigetelő-csíkok vagy -anyag
Megakadályozza a testhangok továbbítását.
Tartály
Nagy szerelőnyílás. Ferdén csatlakoztatott gyűjtőtér a lerakódásmentes, biztonságos üzemeléshez. Csatlakoztatási lehetőség DN 70-es légtelenítő vezeték, valamint kézi membránszivattyú számára
Szállítási terjedelem
Csatlakoztatásra kész szennyvíz-átemelő telep
Kapcsolókészülék/dugasz
Visszafolyás-gátló
Hozzáfolyási tömítés DN 100
Lyukfűrész
Rögzítőanyag
Hangtompító anyag
Beépítési és üzemeltetési utasítás
