Kivitel

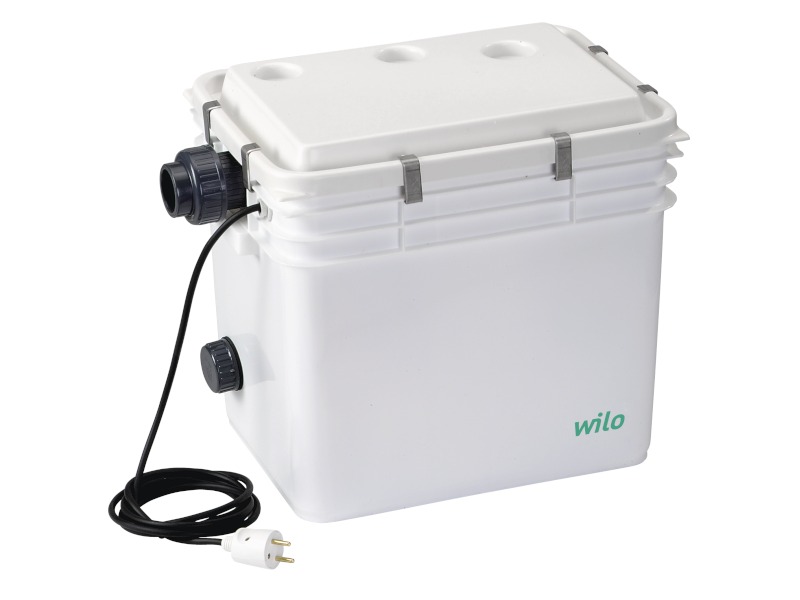

Szennyezettvíz-átemelő telep (padló feletti telepítés)
Alkalmazás
Szennyezettvíz-átemelő telep a zuhanyzóktól, mosdóktól, mosó-/ és mosogatógépektől stb. való automatikus vízelvezetéshez, régi és új épületekben, ahol a szennyezett vizet nem lehet természetes eséssel bevezetni a szennyvízcsatornába, ill. a visszatorlasztási szint alá eső szennyezett víz elvezetéséhez. Fekália- és szálmentes, nem agresszív, zsír- és olajmentes szennyezett víz és drénvíz szállítására is szolgál. Tartsa be a DIN EN 12050-2, valamint a DIN 1986-100 szabványokat.
Figyelem! Nem engedélyezett fekáliatartalmú szennyvizek bevezetése szennyezettvíz-átemelő telepekbe. Ilyen esetben a Wilo‐DrainLift KH 32, DrainLift XS‐F, DrainLift S - XXL, valamint FTS sorozatú szennyvíz-átemelő telepeket alkalmazza.
A típusjel magyarázata
Példa: Wilo-DrainLift TMP 40/8
TMP Szennyezettvíz-átemelő telep (padló feletti telepítés)
40 Nyomócsonk névleges átmérője (DN 40)
8 Max. szállítómagasság [m]
Sajátosságok/alkalmazási előnyök
A beépített merülőmotoros szivattyúnak köszönhetően könnyen szervizelhető
Agresszív közegekhez (TMP 40/11 HD) alkalmas
Zajszegény üzem
Szerkezeti anyagok
motor: nemesacél
hidraulikaház: műanyag PP‐GF30
Tartály: műanyag PE
Műszaki adatok
Hálózati csatlakozás 1~230 V, 50 Hz
Kábelhossz a telep és a kapcsolókészülék/dugasz között 2,5 m
S3 üzemmód -25%
Szállított közeg hőmérséklete max. 35 °C, rövid ideig (3 perc) 90 °C
Nyomócsonk csatlakozás Ø 40 mm
Hozzáfolyás csonk 25/32/40 mm
Légtelenítés 32 mm
Védettség IP 67
Bruttó tartálytérfogat 32 l
Kapcsolási térfogat 15 l
Felszereltség/funkciók
Csatlakoztatásra kész
Termikus motorfelügyelet
szintvezérlés úszókapcsolóval
Beépített visszafolyás-gátló
Rögzítőanyag
Leírás/szerkezet
Csatlakozásra kész, automatikus kapcsolással rendelkező szennyezettvíz-átemelő telep az összes szükséges kapcsoló- és vezérlőberendezéssel, valamint beépített visszafolyás-gátlóval. Rugalmas alkalmazás mind oldalsó és mind pedig felső hozzáfolyásokhoz (utólagos beépítésnél előnyös). Könnyen karbantartható rendszerszerkezet beépített Wilo‐Drain TMW szivattyúval, nyomócsonkkal DN 40.
Opcionálisan TMP 40/11 HD kivitelben is kapható agresszív közegekhez
A légtelenítés a tetőn keresztül is történhet öntömítő összekötőkarmantyú segítségével (a cső külső átmérője: 32 mm).
Szállítási terjedelem
Csatlakoztatásra kész, automatikusan kapcsoló szennyezettvíz-átemelő telep
Csatlakozóanyag hozzáfolyáshoz és nyomócsőhöz
Rögzítőanyag felhajtó erő elleni biztosításhoz
Beépítési és üzemeltetési utasítás
