Kivitel

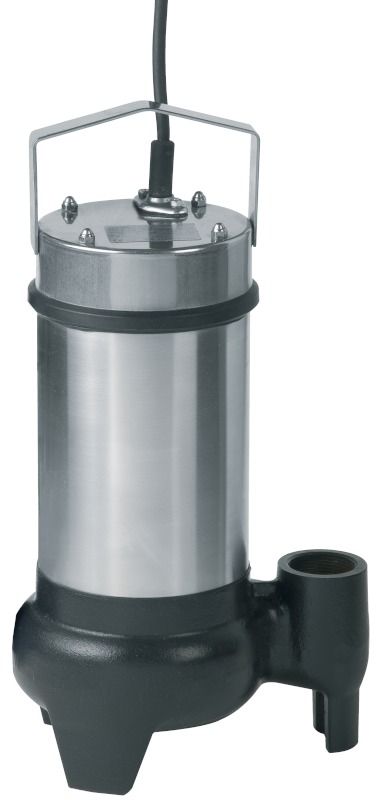

Szennyvíz merülőmotoros szivattyú
Alkalmazás
Durván szennyezett közegek szállítása a következő területeken
Házakból történő vízelvezetés és talajvíz-elvezetés
Szennyvíz elvezetésben (fekáliamentes szennyvíz szállítása, a DIN EN 12050-2 szerint)
Vízgazdálkodás
Környezeti- és derítőtechnika
Ipari és technológiai folyamatok
A típusjel magyarázata
pl.: Wilo-Drain STS 40/10-A
STS Merülőmotoros szivattyú
40 Névleges átmérő [mm]
10 Max. szállítómagasság [m]
A Úszókapcsolóval
Sajátosságok/alkalmazási előnyök
Oldható csatlakozókábel és úszókapcsoló
Egyszerű üzemeltetés a rászerelt úszókapcsolónak köszönhetően ("A" kivitel)
Egyszerű telepítés beépített szivattyútalppal
A szabadon áthaladó golyó mérete: 40 mm
Beépített termikus motorvédelem (1~/3~) és fáziskiesés elleni védelem (3~)
Nemesacél járókerék
Műszaki adatok
Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
Víz alatti üzemmód: S1 vagy S3 25%
Védettség: IP 68
Szigetelési osztály: B
Termikus tekercselés ellenőrzés
Max. közeghőmérséklet: 3 - 35 °C
Kábelhossz: 10 m
A szabadon áthaladó golyó mérete: 40 mm
Max. merülési mélység: 5 m
Felszereltség/funkciók
1‐fázisú változat csatlakoztatásra kész
„A” kivitel esetén úszókapcsolóval
Termikus motorfelügyelet
Leírás/szerkezet
Merülőmotoros szennyvízszivattyú elárasztható blokkgépként állandó és hordozható nedvesaknás telepítéshez.
Hidraulika
A nyomóoldali kifolyás függőleges Rp 1½ menetes csatlakozásként van kivitelezve. Járókerékként szabad örvénykerekek kerülnek alkalmazásra.
Motor
A száraztengelyű motorok a hőt a motorház részein keresztül közvetlenül a környező közegnek adják le és víz alatti tartós- vagy szakaszos üzemben alkalmazhatók.
A motor védelmére egy tömítőkamra szolgál a közeg behatolásának megakadályozása érdekében. Az alkalmazott töltőközeg potenciálisan biológiailag lebomlik, és nem jelent veszélyt a környezet számára.
Az egyfázisú motorok földelt villásdugóval és "A" kivitelben úszókapcsolóval vannak felszerelve. A háromfázisú motorok szabad kábelvégekkel vannak felszerelve.
Tömítés
A közegoldali tömítést egy forgásiránytól független csúszógyűrűs tömítés, a motoroldali tömítést egy tengelytömítő gyűrű biztosítja.
Szerkezeti anyagok
Szivattyúház: EN-GJL-250
Támasztóláb: szürkeöntvény
Járókerék: 1.4301 nemesacél
Tengely: 1.4404 nemesacél
Szivattyú oldali csúszógyűrűs tömítés: műszén/kerámia
Motoroldali tengelytömítés: NBR
Statikus tömítés: NBR
Motorház: 1.4301 nemesacél
Szállítási terjedelem
Csatlakoztatásra kész szivattyú 10 m-es csatlakozókábellel
1‐fázisú változat földelt villásdugóval
3-fázisú változat szabad kábelvéggel
"A" kivitel felszerelt úszókapcsolóval
Beépítési és üzemeltetési utasítás
Választható opciók
Visszafolyás-gátló és tolózár
Különböző nyomócső kivezetések és tömlők
Kapcsolókészülékek és jelfogók
