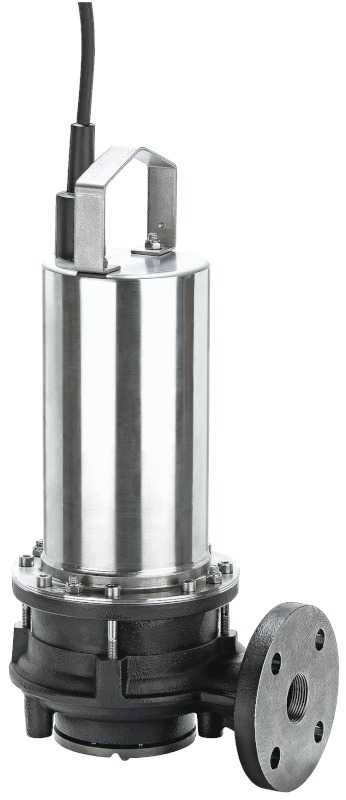

Szennyvíz merülőmotoros szivattyúk vágószerkezettel

Alkalmazás
Fekáliatartalmú szennyvíz valamint kommunális és ipari szennyvíz elvezetése, hosszúszálas alkotórészek esetén is
Nyomás alatti vízelvezetésben
Háztartási vízelvezetésben
Szennyvízelvezetésben
Vízgazdálkodásban
Környezeti- és derítőtechnikában

A típusjel magyarázata
pl.:    Wilo-Drain MTS 40/27-1-230-50-2
MT    Macerator Technology
S    nemesacél motor
40    Nyomócsonk névleges átmérő [mm]
27    Max. szállítómagasság [m]
1    Fázis megadása
230    Méretezési feszültség
50    Frekvencia
2    Pólusszám

Sajátosságok/alkalmazási előnyök
Szférikus kialakítású vágómű
Magas hatásfok
Alacsony üzemeltetési költségek
Dugulásra és blokkolásra nem hajlamos
Olaj zárókamra
Nagyfokú üzembiztonság
Korrózióálló nemesacél 1.4404 (316 L) motor
Robbanás elleni védelem minden 3~400 V sorozatkivitel esetén

Műszaki adatok
Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
Víz alatti üzemmód: S1 vagy S3 25%
Védelmi osztály: IP 68
Szigetelési osztály: F
Termikus tekercselés ellenőrzés
Max. közeghőmérséklet: 3 – 40 °C
Kábelhossz: 10 m

Felszereltség/funkciók
szabadalmaztatott vágómű
Szabad hozzáfolyás a járókerékhez
Belső forgó vágóél
Szférikus kialakítású vágószerkezet
Felaprítja a szállított közeget
Húzó vágás (ollóvágás)

Leírás/szerkezet
Merülőmotoros szennyvízszivattyú belső vágószerkezettel elárasztható blokkgépként állandó és hordozható nedvesaknás telepítéshez.
Hidraulika
A nyomóoldali kifolyás vízszintes menetes‐ (Rp 1¼" a MTS 40/21…27 esetén) vagy karimás kötésként van kivitelezve. Járókerékként egycsatornás járókerekek kerülnek alkalmazásra.
Motor
A száraztengelyű motorok a hőt a motorház részein keresztül közvetlenül a környező közegnek adják le és víz alatti tartós- és szakaszos üzemben alkalmazhatók.
A motor védelmére egy tömítőkamra szolgál a közeg behatolásának megakadályozása érdekében. Az alkalmazott töltőközeg potenciálisan biológiailag lebomlik, és nem jelent veszélyt a környezet számára.
A kábelbevezetés dugaszolható. 10 m-es léptékben megadott kábelhosszúság rendelhető.
Tömítés
A közegoldali tömítést egy forgásiránytól független csúszógyűrűs tömítés, a motoroldali tömítést egy sugárirányú tengelytömítés biztosítja.

Szerkezeti anyagok
Szivattyúház: EN-GJL-250
Járókerék: EN-GJL-250
Tengely: nemesacél 1.4021
Szivattyú oldali csúszógyűrűs tömítés: SiC/SiC
Motoroldali tengelytömítés: NBR
Statikus tömítés: NBR
Motorház: 1.4404 nemesacél
Vágószerkezet: 1.4528 nemesacél

Szállítási terjedelem
Csatlakoztatásra kész szivattyú 10 m-es csatlakozókábellel
3~400 V esetén szabad kábelvéggel
1~230 V esetén földelt villásdugóval
Beépítési és üzemeltetési utasítás

Választható opciók
Függesztőszerkezet és szivattyú talp
Láncok
Kapcsolókészülékek, jelfogók és dugaszok.
