Kivitel
Nedvestengelyű keringetőszivattyú menetes csatlakozással, blokkolási áramot álló tekercselésű EC-motorral és beépített elektronikus teljesítményszabályozással.
Alkalmazás
Tetszőleges rendszerű melegvizes fűtések, klímaberendezések, ipari keringető berendezések.
A típusjel magyarázata

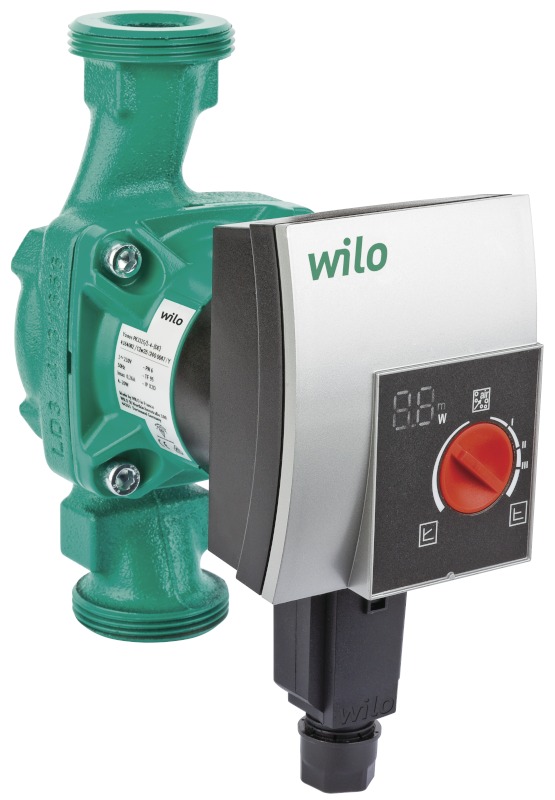

Példa: Wilo-Yonos PICO 30/1-4
Yonos PICO Nagyhatásfokú szivattyú (csavarzatos szivattyú), elektronikusan szabályzott
30/ Csatlakozó névleges átmérője
1-4 Névleges szállítómagasság tartománya [m]
130 Szerkezeti hossz
Sajátosságok/alkalmazási előnyök
Legmagasabb hatásfok az ECM technológiának köszönhetően
Családi és ikerházakhoz, valamint 2 - 6 lakásos társasházakhoz tervezett nagyhatásfokú szivattyú.
Csak 4 W min. teljesítményfelvétel
Előválasztható szabályzási módok az optimális teljesítményillesztéshez Δp-c (állandó nyomáskülönbség), Δp-v (módosítható nyomáskülönbség)
Beépített motorvédelem
LED kijelző az alapérték beállításához, és a folyamatos fogyasztás wattban történő kijelzésére
Légtelenítési funkció a forgórész-tér légtelenítéséhez
Gyors elektromos csatlakoztatás a Wilo-Connector segítségével
Rugalmas beépítés a kompakt kivitelnek köszönhetően
Nagyon magas indítónyomaték a biztos indítás érdekében
Műszaki adatok
Szállított közeg hőmérséklete -10 °C – +95 °C
Hálózati csatlakozás 1~230 V, 50 Hz
IP X2 védettség
Menetes csatlakozás Rp ½, Rp 1 és Rp 1¼
Max. üzemi nyomás 6 bar
Felszereltség/funkciók
Üzemmódok
Δ p-c állandó nyomáskülönbséghez
Δ p-v változó nyomáskülönbséghez
Kézi funkciók
Az üzemmód beállítása
A szivattyúteljesítmény beállítása (szállítómagasság)
Légtelenítő funkció
Automatikus funkciók
Üzemmódtól függő, fokozatmentes teljesítményillesztés
Automatikus blokkolás-mentesítő funkció
Kijelző és jelző funkciók
Teljesítményfelvétel kijelzése W
Az aktuális szállítási magasság kijelzése a beállítás során
Felszereltség
Csőtoldat kulcshoz a szivattyútesten
Elektromos gyorscsatlakozás a Wilo-Connector segítségével
Légtelenítő funkció
Blokkolási áramot álló motor
Részecskeszűrő
Szerkezeti anyagok
Szivattyúház: Szürkeöntvény (EN-GJL-200)
Járókerék: Műanyag (PP - 40 % GF üvegszál)
Szivattyútengely: nemesacél
Csapágy: műszén, fém impregnált
Szállítási terjedelem
Szivattyú
Wilo-Connector
Tömítések
Beépítési és üzemeltetési utasítás
Opciók
Yonos PICO...130 kivitel rövid, 130 mm-es építési hosszal
Választható opciók
Csavarzatok
Kiegyenlítő darabok
Hőszigetelés
Szögcsatlakozó 2 m csatlakozó-kábellel
