Kivitel

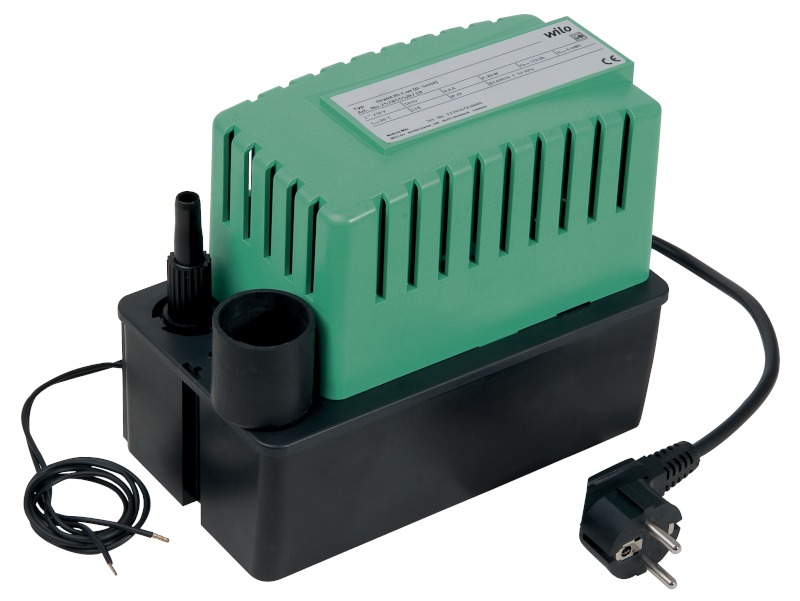

Automatikus kondenzátum-átemelő telep

Alkalmazás

Kondenzátum szállítása
Kondenzációs technika (az olajégésű kazánoknál az átemelő telepet egy semlegesítő berendezés mögé kell beépíteni)
Klíma- és hűtéstechnikai berendezések (pl. hűtőszekrények, párologtatók)

A típusjel magyarázata

Példa: Wilo-DrainLift Con
DrainLift Átemelő telep
Con Kondenzátum

Sajátosságok/alkalmazási előnyök

2 hozzávezető nyílás Ø 19-30 mm
Sorozatkivitelben riasztásérintkező (nyitó/záró érintkező)
Egyszerű telepítés
A motoregységet el lehet fordítani 180°-kal.
változtatható beömlési helyek/elvezetések
Olyan kondenzátumokhoz alkalmas, amelyek pH-értéke > 2,4

Szerkezeti anyagok

Tartály: ABS
Motorfedél: ABS
Járókerék: ABS
Visszafolyás-gátló ABS
Tengely: AISI 303
Gyűrű: EPDM

Műszaki adatok

Hálózati csatlakozás 1~230 ± 10%, 50 Hz
Olyan kondenzátumokhoz alkalmas, amelyek pH-értéke 2,4
Kondenzátum kivezető csatlakozó Ø 10 mm
Védettség IP 20
Közeghőmérséklet max. 50 °C

Felszereltség/funkciók

5 m-es nyomótömlő ø10 mm
Riasztó vezeték (1 m)
2 m-es elektromos csatlakozókábel dugasszal

Leírás/szerkezet

2 hozzáfolyó a fedélben (Ø 19/30 mm) a kondenzát hozzáfolyóhoz a tartályban (1,2 l térfogat). Nyomóoldali tömlőcsatlakozás Ø10 mm beépített visszacsapó szeleppel. A telep vízszintesen a padlóra állítható fel vagy a két rögzítőlyuknál fogva a falra szerelhető vízszintesen. A rendszert az integrált visszafolyásgátló jele alapján lehet indítani és leállítani; a riasztás akkor indul be, ha a tartály teljesen megtelt.

Szállítási terjedelem

Csatlakozásra kész kondenzátum átemelő telep
Nyomóoldali tömlő (Ø 10 mm, 5 m),
Hozzáfolyási adapter 40/24
Csavarok és dübel (2x) falra szereléshez,
Beépítési és üzemeltetési utasítás

Választható opciók

Hozzáfolyási adapter a különböző átmérőjű tömlők csatlakoztatásához. Rugalmas csatlakozók, Ø 24-ről Ø 25/32/40 mm-re
Nyomótömlő, 25 m hosszú
