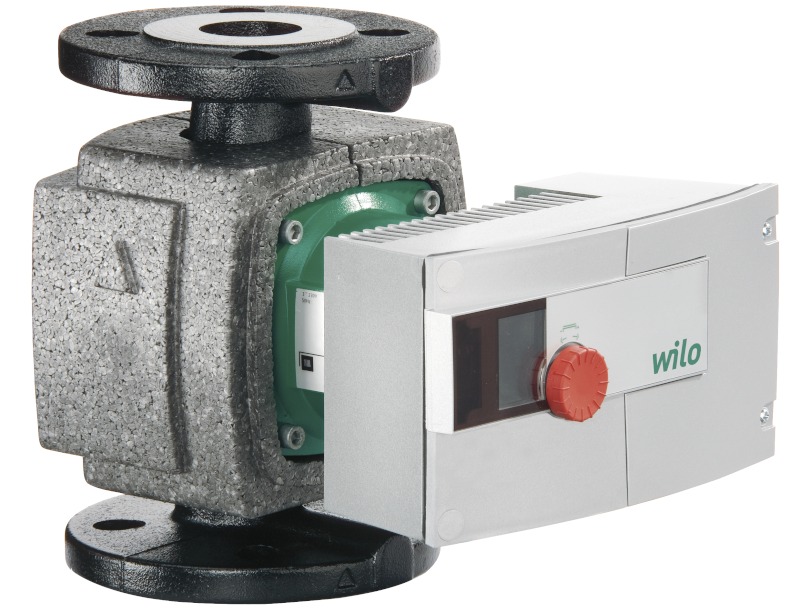

Kivitel
Nedvestengelyű keringetőszivattyú csavarzatos vagy karimás csatlakozással, EC-motorral és automatikus teljesítményillesztéssel.
Alkalmazás
Tetszőleges rendszerű melegvizes fűtések, klímaberendezések, zárt hűtőkörfolyamatok, ipari keringető berendezések.
A típusjel magyarázata
Példa: Wilo‐Stratos 30/1‐-12
Stratos Nagyhatásfokú szivattyú (menetes‐ vagy karimás szivattyú), elektronikusan szabályzott
30/ Csatlakozó névleges átmérője
1-12 Névleges szállítási magasság tartomány [m]
Sajátosságok/alkalmazási előnyök
Legmagasabb hatásfok az ECM technológiának köszönhetően
Homlokoldali kezelés és az elölről hozzáférhető sorkapcsok, változtatható beépítési pozíciók, a beépítési helyzettől független kijelző
Egyszerű telepítés PN 6/PN 10 kombikarimával (DN 32 – DN 65 esetén)
Hűtő-/klímaberendezésekben történő alkalmazás a környezeti hőmérséklet korlátozása nélkül
Kataforetikus festéssel (KTL) bevont szivattyúház a párakicsapódás okozta korrózió elkerülésére
Rendszerbővítés az utólagosan felszerelhető kommunikációs interfészmoduloknak (Modbus, BACnet, CAN, LON, PLR, stb.) köszönhetően
Távirányítás infravörös interfészen keresztül (IR pendrive/IR monitor)

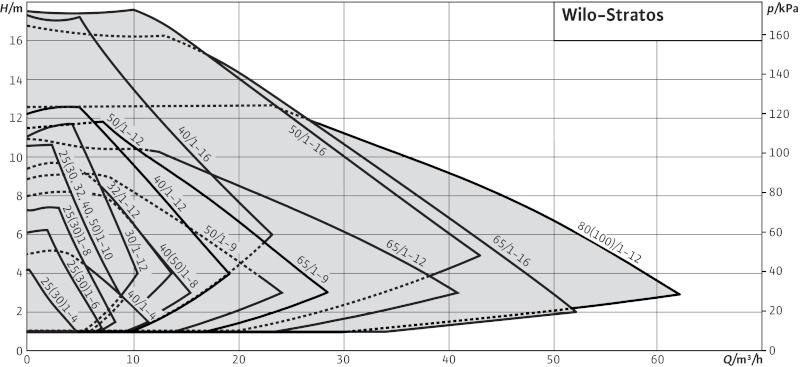

Műszaki adatok
Megengedett hőmérséklettartomány ‐10 °C – +110 °C
Hálózati csatlakozás 1~230 V, 50/60 Hz
Védelmi osztály IP X4D
Rp 1 – DN 100 menetes, ill. karimás csatlakozás (típustól függ)
Max. üzemi nyomás alapkivitelben: 6/10 bar, ill. 6 bar (különleges kivitel: 10 bar vagy 16 bar)
Felszereltség/funkciók
Üzemmódok
Állító üzemmód (n=állandó)
Δp‐c állandó nyomáskülönbséghez
Δp‐v változó nyomáskülönbséghez
Δp-T hőmérséklet függvényében vezérelt nyomáskülönbséghez (IR pendrive-on, IR monitoron, Modbuson, BACneten, LON-on vagy CAN-en keresztül programozható)
Kézi funkciók
Az üzemmód beállítása
A nyomáskülönbség-alapjel beállítása
Automatikus csökkentett üzem beállítása
A szivattyú BE/KI beállítása
Fordulatszám beállítása (állító üzemmód)
Automatikus funkciók
Üzemmódtól függő, fokozatmentes teljesítményillesztés
Automatikus csökkentett üzem
Blokkolás-mentesítő funkció
Lágyindítás
Teljes motorvédelem beépített kioldóelektronikával
Külső szabályozási funkciók
„Elsőbbség KI“ vezérlőbemenet (Stratos IF modulokkal lehetséges)
„Elsőbbség MIN“ vezérlőbemenet (Stratos IF modulokkal lehetséges)
„0 ‐ 10 V analógbemenet“ vezérlőbemenet (fordulatszám-távállítás) (Stratos IF modulokkal lehetséges)
„0 ‐ 10 V analógbemenet“ vezérlőbemenet (alapjel-távállítás) (Stratos IF modulokkal lehetséges)
Kijelző és jelző funkciók
Gyűjtő zavarjelzés (feszültségmentes nyitó érintkező)
Egyes üzemjelzés (feszültségmentes záró érintkező) (Stratos IF modulokkal lehetséges)
Zavarjelző lámpa
LCD a szivattyú-adatok és a hibakódok megjelenítéséhez
Adatcsere
Infravörös interfész az IR pendrive-val/IR-monitorral való vezeték nélküli adatcseréhez
Modbus RTU soros digitális interfész az épületautomatizáláshoz, az RS485 buszrendszeren keresztül történő csatlakozáshoz (Stratos IF modulokkal lehetséges).
BACnet MS/TP Slave soros digitális interfész az épületautomatizáláshoz, az RS485 buszrendszeren keresztül történő csatlakozáshoz (Stratos IF modulokkal lehetséges).
CAN soros digitális interfész az épületautomatizáláshoz, a CAN buszrendszeren keresztül történő csatlakozáshoz (Stratos IF modulokkal lehetséges).
LON soros digitális interfész a LONWorks‐hálózathoz való csatlakozáshoz (Stratos IF modulokkal lehetséges)
PLR soros digitális interfész az épületautomatizáláshoz való csatlakozáshoz Wilo interfészátalakítón vagy gyártóspecifikus csatolómodulokon keresztül (Stratos IF modulokkal lehetséges)
Ikerszivattyú-vezérlés (ikerszivattyú, ill. 2 x egyes-szivattyú)
Fő‐/tartalékszivattyús üzem (automatikus zavareseti átkapcsolás/időfüggő szivattyúváltás): a Stratos IF-modulokkal (választható opciók) különböző kombinációk lehetségesek
Párhuzamos üzem (optimalizált hatásfokú csúcsterhelési be- és lekapcsolás): a Stratos IF-modulokkal (választható opciók) különböző kombinációk lehetségesek
Felszereltség
Csőtoldat kulcshoz a szivattyútesten (P2< 100 W teljesítményű menetes szivattyúk esetén)
Karimás szivattyúknál: Karimás kivitelek
Alapkivitel DN 32 – DN 65 szivattyúkhoz: PN 6/10 kombikarima (PN 16 karima az EN 1092-2 szerint) PN 6 és PN 16 ellenkarimákhoz
Alapkivitel DN 80/DN 100 szivattyúkhoz: PN 6 karima (PN 16 kivitelben az EN 1092-2 szerint) PN 6 ellenkarimához
Különleges kivitel DN 32 – DN 100 szivattyúkhoz: PN 16 karima (az EN 1092-2 szerint) PN 16 ellenkarimához
Csatlakozás az opcionális Wilo IF modullal való bővítéshez
Sorozatkivitelben hőszigetelés fűtési alkalmazásoknál
Szerkezeti anyagok
Szivattyúház: szürkeöntvény, katódos bemerítéses lakkozással
Hőszigetelés: Polipropilén
Tengely: nemesacél
Csapágy: műszén, fém impregnált
Járókerék: Műanyag
Szállítási terjedelem
Szivattyú
Hőszigeteléssel
Menetes csatlakozás esetén tömítésekkel
Alátétlemezekkel a karimacsavarokhoz (DN 32 - DN 65 névleges csatlakozóátmérők esetén)
Beépítési és üzemeltetési utasítással
Opciók
Különleges kivitelek PN 16 üzemi nyomáshoz
Választható opciók
Csavarzatok menetes csatlakozás esetén
Kiegyenlítő darabok
IR pendrive
IR monitor
Stratos IF modulok: Modbus, BACnet, CAN, LON, PLR, DP, külső ki, külső min., SBM, külső ki/SBM
