Kivitel

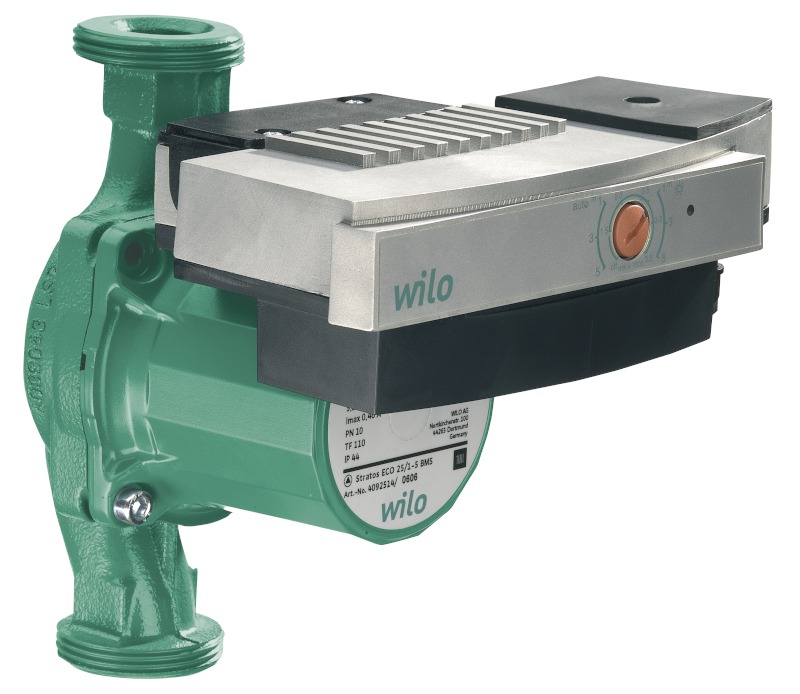

Nedvestengelyű keringető szivattyú csavarzatos csatlakozással, EC-motorral automatikus teljesítményillesztéssel
Alkalmazás
Tetszőleges rendszerű melegvizes fűtések, ipari keringető rendszerek
A típusjel magyarázata
Példa: Wilo-Stratos ECO 30/1-5 BMS
Stratos ECO Nagyhatásfokú szivattyú (csavarzatos szivattyú), elektronikusan szabályzott
30/ Csatlakozó névleges átmérője
1-5 Névleges szállítási magasság tartomány [m]
BMS Building‐Management rendszerrel ellátott, épületautomatizáláshoz csatlakoztatható kivitel
Sajátosságok/alkalmazási előnyök
A szabályozatlan keringetőszivattyúkhoz képest akár 80%-kal kevesebb áramot fogyaszt
Családi és ikerházakhoz, valamint 2 - 6 lakásos társasházakhoz tervezett nagyhatásfokú szivattyú
Legmagasabb hatásfok az ECM technológiának köszönhetően
Nagyon magas indítónyomaték a biztos indítás érdekében
gyorscsatlakozó rugós kapcsokkal
Épületautomatizálási csatlakozás: Külső felügyeleti egységekhez (pl. épületautomatizáláshoz) való csatlakoztatáshoz
Gyűjtő zavarjelzés potenciálmentes érintkezőként, Külső KI vezérlőbemenet, 0-10 V vezérlőbemenet
Csak 5,8 W min. teljesítményfelvétel
Sorozatkivitelben hőszigetelés fűtési alkalmazásoknál
Műszaki adatok
Szállított közeg hőmérséklete +15 °C – +110 °C (max. +25 °C környezeti hőmérséklet esetén)
Hálózati csatlakozás 1~230 V, 50 Hz
Védelmi osztály IP 44
Rp 1 és Rp 1¼ menetes csatlakozás
Max. üzemi nyomás 10 bar
Felszereltség/funkciók
Üzemmódok
Állító üzem (n=állandó)
Δ p-c állandó nyomáskülönbséghez
Δ p‐v változó nyomáskülönbséghez
Kézi funkciók
Az üzemmód beállítása
A nyomáskülönbség-alapjel beállítása
Automatikus csökkentett üzem beállítása
A szivattyú BE/KI kapcsolása
Fordulatszám beállítása (állító üzemmód)
Automatikus funkciók
Üzemmódtól függő, fokozatmentes teljesítményillesztés
Automatikus csökkentett üzem
Blokkolás-mentesítő funkció
Lágyindítás
Safety control
Külső szabályozási funkciók
Vezérlőbemenet: „Elsődleges kikapcsolás“
„Analog In 0 ‐ 10 V“ vezérlőbemenet (fordulatszám-távállítás)
„Analog In 0 ‐ 10 V“ vezérlőbemenet (alapjel-távállítás)
Kijelző és jelző funkciók
Gyűjtő zavarjelzés (feszültségmentes nyitó érintkező)
Zavarjelző lámpa
Felszereltség
Csőtoldat kulcshoz a szivattyútesten
A kábel bevezetése mindkét oldalról lehetséges
gyorscsatlakozó rugós kapcsokkal
Blokkolási áramot álló motor
Részecskeszűrő
Szerkezeti anyagok
Szivattyúház: Szürkeöntvény
Hőszigetelés: Polipropilén
Tengely: nemesacél
Csapágy: műszén, fém impregnált
Járókerék: Műanyag
Szállítási terjedelem
Szivattyú
Hőszigetelés
Tömítések
Beépítési és üzemeltetési utasítás
Opciók
Stratos ECO 25/1-5 BMS és 30/1-5 BMS: Building‐Management rendszerrel ellátott, épületautomatizáláshoz csatlakoztatható kivitel
Választható opciók
Csavarzatok
Kiegyenlítő darabok
