Kivitel

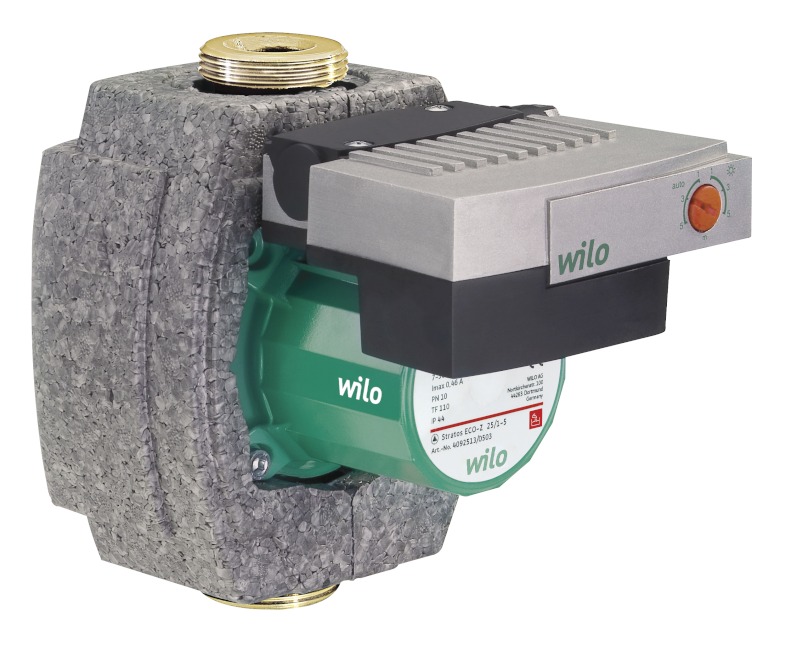

Nedvestengelyű keringető szivattyú menetes csatlakozással és automatikus teljesítményillesztéssel
Alkalmazás
Használativíz-keringető rendszerek az iparban és az épülettechnikában.
A keringetőszivattyú kizárólag ivóvízhez használható!
A típusjel magyarázata
Példa: Wilo‐Stratos ECO‐Z 25/1‐-5
Stratos ECO Nagyhatásfokú szivattyú (csavarzatos szivattyú), elektronikusan szabályzott
-Z Ivóvízcirkuláció
25/ Csatlakozó névleges átmérője
1-5 Névleges szállítási magasság tartomány [m]
Sajátosságok/alkalmazási előnyök
Korrózióálló vörösöntvény ház olyan alkalmazásokhoz, amelyeknél oxigénbelépés lehetséges
Optimális kezelés a homlokoldali kezelőpultnak köszönhetően, változtatható beszerelési pozíció
Automatikus csökkentett üzem
A szivattyúteljesítmény automatikus illesztése változó térfogatáramú használati melegvíz cirkulációs rendszerekben
Nagyon magas indítónyomaték a biztos indítás érdekében
Valamennyi közeggel érintkező műanyag alkatrész megfelel a Német Szövetségi Egészségügyi Hivatalnak a műanyagok ivóvízben történő felhasználására vonatkozó ajánlásainak (KTW)
Min. elektromos teljesítményfelvétel: csak 5,8 Watt
Műszaki adatok
Szállított közeg hőmérséklete használati víz max. 3,57 mmol/l (20 °dH)
+15 °C – +65 °C
Rövid ideig (2 h): +15 °C – +70 °C
Hálózati csatlakozás 1~230 V, 50 Hz
Védelmi osztály: IP 44
Rp 1 menetes csatlakozás
Max. üzemi nyomás 10 bar
Felszereltség/funkciók
Üzemmódok
Állító üzemmód (n=állandó) (csak Stratos ECO-Z...-BMS)
Δp‐c állandó nyomáskülönbséghez (csak Stratos ECO-Z...-BMS)
Δp‐v változó nyomáskülönbséghez
Kézi funkciók
Üzemmód beállítása (csak Stratos ECO-Z...-BMS)
A nyomáskülönbség-alapjel beállítása
Automatikus csökkentett üzem beállítása
Szivattyú BE/KI beállítása (csak ECO-Z...-BMS)
Fordulatszám beállítása (állító üzemmód) (csak Stratos ECO-Z...-BMS)
Automatikus funkciók
Üzemmódtól függő, fokozatmentes teljesítményillesztés
Automatikus csökkentett üzem
Blokkolás-mentesítő funkció
Lágyindítás
Safety control
Külső szabályozási funkciók
„Elsőbbség KI“ vezérlőbemenet (csak Stratos ECO-Z...-BMS)
„Analog In 0 ‐ 10 V“ vezérlőbemenet (fordulatszám-távállítás) (csak Stratos ECO-Z...-BMS)
„Analog In 0 ‐ 10 V“ vezérlőbemenet (alapjel-távállítás) (csak Stratos ECO-Z...-BMS)
Kijelző és jelző funkciók
Gyűjtő zavarjelzés (feszültségmentes nyitó érintkező) (csak Stratos ECO-Z...-BMS)
Zavarjelző lámpa (csak Stratos ECO-Z...-BMS)
Felszereltség
Csőtoldat kulcshoz a szivattyútesten
A kábel bevezetése mindkét oldalról lehetséges
gyorscsatlakozó rugós kapcsokkal
Blokkolási áramot álló motor
Sorozatkivitelben hőszigeteléssel
Szerkezeti anyagok
Szivattyúház: vörösöntvény (CC 499K) a DIN EN 1982 és a TrinkwV 2001 szerint
Járókerék: Polipropilén
Tengely: nemesacél
Csapágy: Műszén, műgyantával impregnált
Szállítási terjedelem
Szivattyú
Hőszigetelés
Tömítések
Beépítési és üzemeltetési utasítás
Választható opciók
Csavarzatok
Kiegyenlítő darabok
